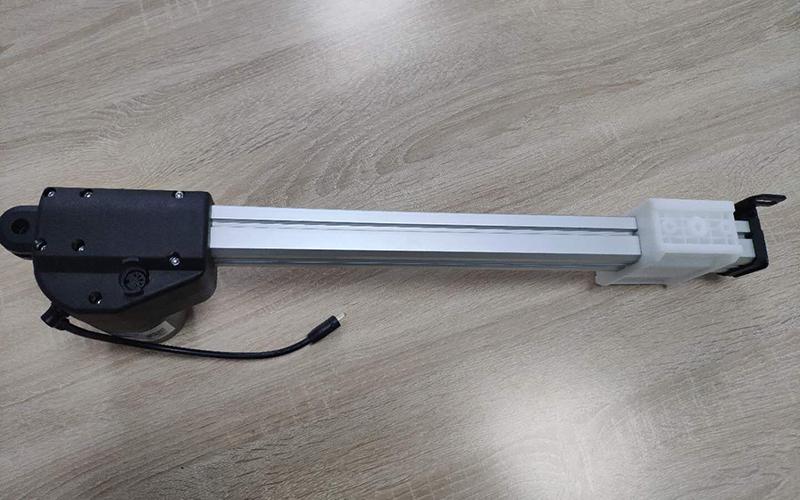

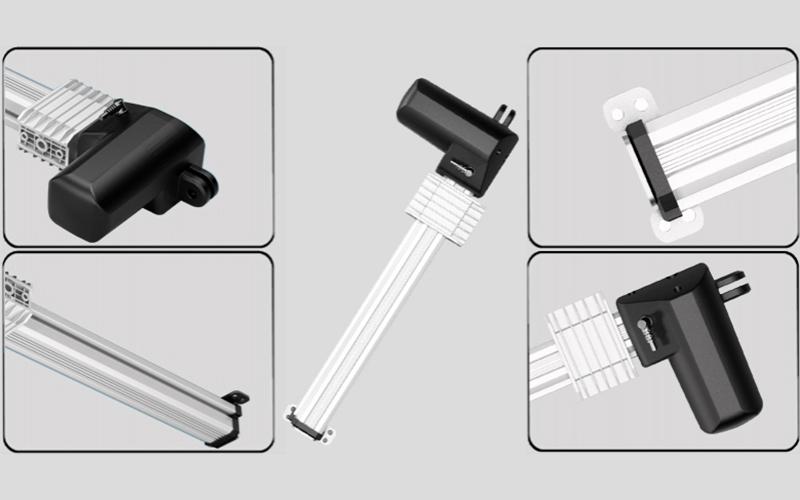

Actuador lineal U5C (Adecuado para cuidados sanitarios)

En breve resumen indicamos que este actuador U5C es una versión actualizada del modelo U5, teniendo como diferencia primordial que la caja de cambios de este modelo está equipado con enchufes de 5 pines hembras para los controles o mandos. Asimismo este control o mando es sencillo de controlar e instalar debido a que el panel de circuito está integrado en la caja de cambios. Asimismo tanto este modelo, como toda la línea U5, tiene de uso primordial es sillas masajeadoras, sofás eléctricos, camas ajustables, entre otros tipos de muebles inteligentes.

Gráfico de curva

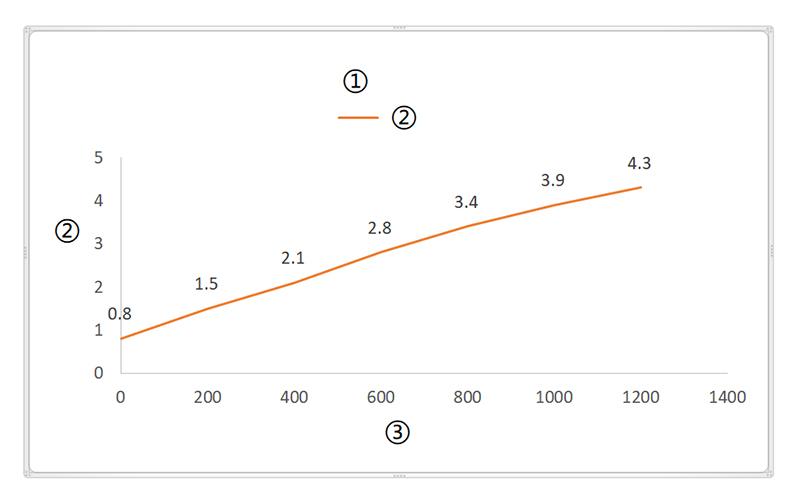

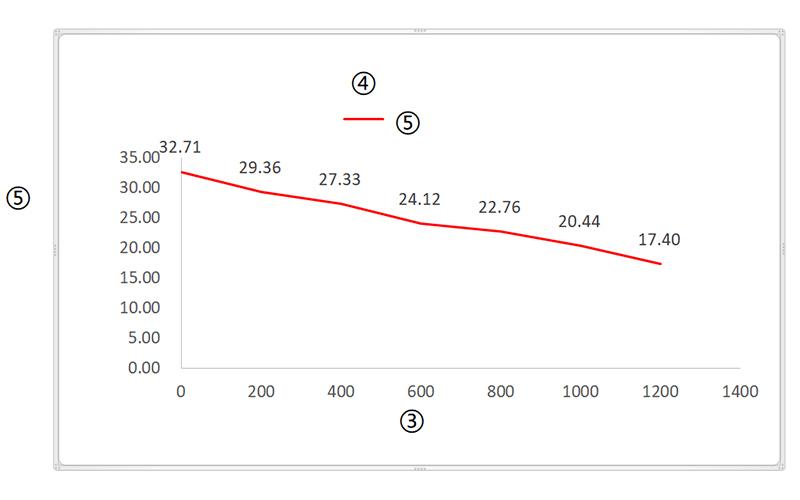

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

• Voltaje

  1=12V
  2=24V(Estándar)

• Tipo de cable

  1=Recto
  2=Enrollado

• Parte frontal

  1=NO
  2=Tipo L fijo
  C=Personalizado

• Parte trasera

  1=Hordilla plástica, ranura 6.2mm, agujero Φ10.2mm
  C=Personalizado

• Conector

  1=Hilo de estaño
  2= 01 Pin
  3=Din 4 pin, 90°
  4=Din 5 pin, 90°
  5=Din 6 pin, 90°
  C=Personalizado

• Interruptor de límite

  1= Interruptores en cada extremo para detener
  2= Interruptores en cada extremo para enviar señal
  3= Interruptores en cada extremo para detener y un tercero para enviar señal
  4= Interruptores en cada extremo y un tercero para enviar señal
  C=Personalizado

• Señal de retroalimentación

  1=no
  2=1 sensor de efecto de Hall
  3=Doble sensor de efecto de Hall
  4=Sensor Reed

• Frenos

  1=no
  3=Muelle de tensión de 4.5
  2=Muelle de tensión de 3
  4=Motor de frenos

• Longitud de cable

  1=0.5m
  2=1m
  3=1m
  4=2m
  5=3m
  C=Personalizado
